Produktų savybės
Itin mažas šiluminio plėtimosi koeficientas (pagrindinis pranašumas)
Pagrindinis INVAR pranašumas yra itin mažas šiluminio plėtimosi koeficientas. Temperatūros diapazone nuo -100 laipsnių iki +200 laipsnio jo vidutinis tiesinio plėtimosi koeficientas yra nuo 1,2 × 10⁻⁶ / laipsnis iki 1,8 × 10⁻⁶ / laipsnis, žymiai mažesnis nei įprasto anglinio plieno (maždaug 11 × 10⁻⁶) ir beveik nestacionarus (apytiksliai) 16 × 10⁻⁶ / laipsnis). Kambario temperatūros intervale iki 100 laipsnių jo plėtimosi koeficientas gali būti nuo 0,8 × 10⁻⁶ / laipsnis iki 1,2 × 10⁻⁶ / laipsnis ir netgi artėti prie nulio plėtimosi tam tikruose temperatūros diapazonuose. Dėl šios savybės jis yra nepakeičiamas taikant itin aukštus matmenų šiluminio stabilumo reikalavimus, pavyzdžiui, tiksliuose matavimo prietaisuose, lazeriniuose rezonatoriuose ir palydovinės konstrukcijos komponentuose.
Geras plastiškumas ir apdorojimo našumas
INVAR pasižymi geru plastiškumu ir apdirbamumu atkaitintoje būsenoje, pailgėja iki 30% iki 40%, o plotas labai sumažėja. Jam gali būti taikomi įvairūs šaltojo formavimo procesai, tokie kaip šaltasis valcavimas, šaltasis tempimas, štampavimas ir lenkimas, taip pat gali būti gaminami į įvairias formas, tokias kaip plokštės, juostos, laidai ir vamzdžiai, naudojant įprastinius apdirbimo metodus, tokius kaip tekinimas, frezavimas ir gręžimas. Jis turi stiprų polinkį dirbti kietėjimą, todėl rekomenduojama naudoti aštrius įrankius ir atitinkamus pjovimo parametrus.
Puikios mechaninės savybės žemoje{0}}temperatūroje
INVAR nepatiria plastiškumo -į-trapus žemos-temperatūros aplinkoje ir išlaiko gerą stiprumą ir kietumą net esant -196 laipsnių (skysto azoto temperatūrai), nepatiriant žemos-temperatūros trapios lūžimo. Dėl šios savybės jis yra pagrindinė medžiaga suskystintų gamtinių dujų (SGD) transporteriams ir talpykloms, nes SGD saugomos maždaug -162 laipsnių temperatūroje, kur paprastas plienas smarkiai susitrauktų šaltai. Mažas INVAR šiluminio plėtimosi koeficientas žymiai sumažina šalčio susitraukimo įtampą, užtikrindamas akumuliacinių rezervuarų konstrukcinį saugumą.
Geras matmenų stabilumas ir organizacinis stabilumas
INVAR gali pasiekti stabilią austenitinę mikrostruktūrą ir puikų matmenų stabilumą per optimizuotus terminio apdorojimo procesus (atkaitinimas + stabilizavimas). Ilgalaikio naudojimo metu jo matmenų pakitimai yra minimalūs, todėl jis tinka tiksliesiems prietaisams ir metrologiniams standartams, kuriems reikalingas griežtas ilgalaikis patikimumas ir matmenų stabilumas. Stabilizuojantis apdorojimas (išlaikymas 300–400 laipsnių temperatūroje 10–20 valandų) efektyviai pašalina liekamuosius įtempius, sumažindamas matmenų poslinkį vėlesnio naudojimo metu.
Geras suvirinimo našumas
INVAR galima sujungti naudojant tokius metodus kaip TIG suvirinimas, atsparinis suvirinimas ir suvirinimas elektronų pluoštu. Suvirinant rekomenduojama naudoti užpildo vielą iš tos pačios INVAR medžiagos, kad suvirinimo siūlės mažos plėtimosi savybės atitiktų pagrindinę medžiagą. Įtempių-atkaitinimas paprastai reikalingas po suvirinimo, kad būtų išvengta grūdelių augimo ar nuosėdų fazių, kurios gali atsirasti karščio -veikiamoje zonoje, taip užkertant kelią vietinio šiluminio plėtimosi koeficiento pokyčiams.
Techninės specifikacijos
Cheminė sudėtis (ASTM F1684 / GB/T 15018) Likęs kiekis
|
Elementas |
Standartiniai reikalavimai |
Pastabos |
|
Ni |
35.0 - 37.0% |
Pagrindinis elementas, kuriame yra maždaug 36 % nikelio, yra labai svarbus norint pasiekti mažą plėtimosi savybę, nustatant Curie tašką ir invaro efektą. |
|
Fe |
Likęs kiekis (apie 64%) |
Matricos elementai, kurie su nikeliu sudaro austenitinę -centrinę kubinę (FCC) struktūrą |
|
C |
Mažiau arba lygus 0,05 % |
Griežtai valdykite, kad nesusidarytų karbidai, kurie gali pakenkti matmenų stabilumui |
|
Mn |
Mažiau arba lygus 0,60 % |
Griežta kontrolė; per didelis lygis šiek tiek padidins plėtimosi koeficientą |
|
Si |
Mažiau arba lygus 0,30 % |
Griežta kontrolė |
|
P |
Mažiau arba lygus 0,020 % |
Jei nešvarumų elementų yra per daug, gali pablogėti atsparumas žemoje temperatūroje{0}} ir apdirbimas karštuoju būdu. |
|
S |
Mažiau arba lygus 0,020 % |
Priemaišų elementai, griežtai kontroliuojami |
|
Co |
Mažiau arba lygus 1,0 % |
Mikroelementai, kurie paprastai egzistuoja kaip priemaišos |
|
Kr |
Mažiau nei arba lygus 0,50 % |
Mikroelementai, kurie paprastai egzistuoja kaip priemaišos |
|
Cu |
Mažiau nei arba lygus 0,50 % |
Mikroelementai, kurie paprastai egzistuoja kaip priemaišos |
Fizinės savybės
|
Turtas |
Vertė / diapazonas |
Bandymo sąlygos |
|
Tankis |
8,05 g/cm³ |
Kambario temperatūra (20 laipsnių) |
|
Lydymosi taškas |
1427 - 1430 laipsnis |
- |
|
Curie temperatūra |
230 laipsnių (535 laipsnių F) |
Mažos plėtimosi savybė po šios temperatūros išnyksta. |
|
Šilumos laidumas (20 laipsnių) |
10 - 13 W/(m·K) |
- |
|
Atsparumas |
0.78 - 0.82 μΩ·m |
Kambario temperatūra |
|
Savitoji šilumos talpa |
515 J/(kg·K) |
Kambario temperatūra |
|
Tamprumo modulis (Youngo modulis) |
140 - 150 GPa |
Kambario temperatūra |
|
Magnetizmas |
Feromagnetizmas (žemiau Curie taško) |
Curie taškas yra maždaug 230 laipsnių, virš kurio jis pereina į paramagnetizmą. |
Mechaninės savybės (atkaitinta būklė, tipinės vertės)
|
Turtas |
Tipinė vertė |
Specifikacija |
|
Tempimo stiprumas |
450 - 550 MPa |
ASTM B348 |
|
Išeigos stiprumas (0,2 % poslinkis) |
240 - 310 MPa |
ASTM B348 |
|
Pailgėjimas |
Didesnis arba lygus 30 % (įprastai 35–40 %) |
ASTM B348 |
|
Skerspjūvio ploto{0}}mažinimas |
Didesnis arba lygus 40 proc. |
- |
|
Kietumas |
120 - 150 HV / Mažiau arba lygus 70 HRB |
- |
Pastaba: po šaltosios deformacijos INVAR stipris gali būti žymiai padidintas (tempiamasis stipris iki 800-1000 MPa), tačiau atitinkamai sumažėja jo plastiškumas. Šaltai apdorotos medžiagos yra tinkamos darbams, kuriems keliami didesni stiprumo reikalavimai.
Šiluminio plėtimosi našumas (pagrindinio našumo indikatorius)
|
Temperatūros diapazonas |
Vidutinis tiesinio plėtimosi koeficientas (×10⁻⁶ / laipsnis) |
Pastaba |
|
20 - 50 laipsnis |
0.6 |
Beveik{0}}nulinis išplėtimo diapazonas |
|
20 - 100 laipsnis |
0.8 - 1.8 |
Pagrindiniai privalumai Temperatūros diapazonas |
|
20 - 200 laipsnis |
1.7 - 2.0 |
- |
|
20 - 300 laipsnis |
4.9 - 5.1 |
Kai jis artėja prie Curie taško, plėtimosi koeficientas didėja |
|
20 - 400 laipsnis |
7.8 - 8.0 |
Išsiplėtimo koeficientas smarkiai padidėja viršijus Curie tašką |
|
20 - 500 laipsnis |
9.7 - 10.0 |
Grįžkite į įprastą šiluminio plėtimosi elgesį |
Pastaba: INVAR maža plėtimosi savybė priklauso nuo jos feromagnetizmo. Temperatūrai viršijus Curie tašką (apie 230 laipsnių), magnetostrikcijos efektas išnyksta, o šiluminio plėtimosi koeficientas smarkiai padidėja iki lygio, panašaus į paprasto plieno (apie 12 × 10⁻⁶ / laipsnis iki 15 × 10⁻⁶ / laipsnis). Todėl jis netinka aukštos-temperatūros aplinkoje.
Taikoma laikmena
1. Atmosferos aplinka: Atsparumas korozijai yra geresnis nei paprasto anglinio plieno ir artėja prie austenitinio nerūdijančio plieno lygio.
2. Gėlavandenės ir silpnai rūgštinės terpės: geras atsparumas korozijai.
3. Žemos temperatūros skysčiai: tokie kaip skystas azotas (-196 laipsniai) ir suskystintos gamtinės dujos (SGD, -162 laipsniai).
4. Vakuuminė aplinka: tinka erdvėlaivių konstrukcijų komponentams ir tiksliiesiems instrumentams.
5. Tiksliųjų instrumentų alyva ir izoliacinės medžiagos: geras suderinamumas.
Pastaba: INVAR yra jautrus įtrūkimams ir įtempiams korozijos įtrūkimams sieros{0}}turinčioje ar druskos purškimo aplinkoje. Ilgą laiką veikiant drėgnoje ar ėsdinančioje aplinkoje, rekomenduojamos paviršiaus apsaugos priemonės, pvz., galvanizavimas (pvz., nikeliavimas, cinkavimas) arba dažymas.
Aukštos{0}}temperatūros našumas
INVAR šiluminis plėtimasis yra vienas iš svarbiausių jos veikimo rodiklių. Žemiau pateikiamos tipinės pamatinės vertės, kaip šiluminio plėtimosi koeficientas kinta priklausomai nuo temperatūros:
|
Temperatūros diapazonas |
Vidutinis tiesinio plėtimosi koeficientas (×10⁻⁶ / laipsnis) |
Pastaba |
|
20 - 50 laipsnis |
0.6 |
Beveik{0}}nulinė infliacija |
|
20 - 100 laipsnis |
0.8 - 1.8 |
Pagrindinės darbinės temperatūros diapazonas |
|
20 - 200 laipsnis |
1.7 - 2.0 |
- |
|
20 - 300 laipsnis |
4.9 |
Išsiplėtimo koeficientas žymiai pakyla virš 200 laipsnių |
Ilgalaikis{0}}terminis ir matmenų stabilumas:
INVAR pasižymi geru mikrostruktūriniu stabilumu ir minimaliais matmenų pokyčiais, kai eksploatuojama žemesnėje arba lygioje 200 laipsnių temperatūroje ilgesnį laiką. Tačiau ilgai laikant kambario temperatūroje, gali atsirasti nedidelių matmenų pokyčių (susitraukimas su amžiumi). Norint pašalinti liekamuosius įtempimus, stabilizuoti austenitinę struktūrą ir sumažinti matmenų poslinkį vėlesnio naudojimo metu, rekomenduojama atlikti didelio tikslumo dalių stabilizavimo apdorojimą (laikant 300{6}}400 laipsnių kampu 10-20 valandų). Pažymėtina, kad terminio apdorojimo metu INVAR yra labai jautrus aušinimo greičiui. Greitas aušinimas gali sukelti austenito persotinimą, dėl kurio vėliau naudojant pasikeičia kritulių fazė ir pasikeičia šiluminio plėtimosi koeficientas.
Terminio apdorojimo sistema
INVAR terminis apdorojimas turi lemiamos įtakos galutiniam mikrostruktūros stabilumui ir matmenų tikslumui, atsižvelgiant į šias bendras specifikacijas:
1. Atkaitinimas (siekiant sumažinti apdirbimo įtampą ir stabilizuoti mikrostruktūrą): kaitinkite iki 815–830 laipsnių (1525 laipsnių F), palaikykite 0,5 valandos vienam colio storiui, krosnyje vėsinkite 200 laipsnių F per valandą greičiu ir atvėsinkite oru, kai atvėsinama žemiau 600 laipsnių F.
2. Stabilizuojantis apdorojimas (rekomenduojamas didelio tikslumo dalims): palaikykite 300–400 laipsnių temperatūroje 10–20 valandų, tada lėtai atvėsinkite iki kambario temperatūros, kad pašalintumėte liekamuosius įtempimus, stabilizuotumėte austenitinę mikrostruktūrą ir sumažintumėte matmenų poslinkį.
3. Įtempių mažinimo apdorojimas (po apdirbimo): palaikykite 200-300 laipsnių temperatūroje 1-2 valandas, tada atvėsinkite oru, kad išvengtumėte deformacijos dėl pjovimo įtempių.
Pastaba: INVAR yra labai jautrus aušinimo greičiui terminio apdorojimo metu. Visas terminis apdorojimas turi būti atliekamas naudojant lėto aušinimo metodus; greitas aušinimas (pvz., vandens gesinimas) gali sukelti nestabilią mikrostruktūrą ir vėlesnius matmenų pokyčius.
Darbingumas
INVAR yra gerai apdirbamas, tačiau reikia atkreipti dėmesį į jo polinkį sukietėti:
|
Apdorojimo metodas |
Rekomenduojami parametrai/metodai |
Pastabos |
|
Šaltas darbas |
Šaltasis valcavimas, šaltasis tempimas, štampavimas, lenkimas |
Atkaitinta būsena suteikia geriausią formuojamumą. Atkreipkite dėmesį į spyruoklę. |
|
Mechaninis apdirbimas |
Tekinimas, frezavimas, gręžimas |
Pasirinkite aštrius pjovimo įrankius ir tinkamus pjovimo parametrus, atkreipkite dėmesį į darbo grūdinimą. |
|
Suvirinimas |
TIG suvirinimas, varžinis suvirinimas, suvirinimas elektronų pluoštu |
Rekomenduojama naudoti tos pačios medžiagos INVAR užpildo vielą, o po to įtempių{0}}atkaitinimas po suvirinimo |
|
Karštas darbas |
Kalimas, karštas valcavimas |
Temperatūros diapazonas yra siauras (850-1200 laipsnių), ir jis yra griežtai kontroliuojamas. |
|
Cheminis ėsdinimas |
Galima atlikti |
Tinka tiksliam plonų plokščių apdorojimui |
INVAR (4J36) sukurtas tikslioms reikmėms, kurioms keliami itin aukšti matmenų stabilumo reikalavimai, ir rekomenduojama naudoti šiose srityse:
Taikymo laukai
-
Tikslieji instrumentai ir metrologijos įranga (klasikinės programos)
Metrologijos standartai ilgio matavimui (matavimo blokai, linijinės svarstyklės, geodezinės bazinės skalės), preciziniai optiniai instrumentai (interferometrai, spektrometrai, mikroskopai), lazerinė įranga (lazeriniai rezonatoriai, spindulio nukreipimo sistemos), teleskopų vamzdžiai ir atraminės konstrukcijos. Mažos INVAR plėtimosi charakteristikos užtikrina, kad instrumentai išlaikytų geometrinį tikslumą ir optinio išlygiavimo stabilumą esant skirtingoms aplinkos temperatūroms. -
Oro erdvė
Palydovinės kameros konstrukciniai komponentai, erdvėlaivio šiluminio valdymo sistemos pagalbinės dalys, raketinių variklių degalų tiekimo linijos kompensatoriai, giroskopo korpusai, akselerometro konstrukciniai komponentai, išlaikantys matmenų stabilumą esant ekstremalioms erdvės temperatūroms (nuo -200 laipsnių iki +150 laipsnio). -
Kriogenika ir SGD saugojimas ir transportavimas (pagrindinis pritaikymas)
Membraninio-tipo SGD talpyklų vidinės sienelės ant SGD vežėjų (krovinių sulaikymo sistemos), SGD rezervuarų atraminės konstrukcijos, kriogeniniai termostatai, superlaidžios magnetinės atraminės konstrukcijos. INVAR palaiko itin žemą šiluminį susitraukimą esant -162 laipsnių SGD laikymo temperatūrai, užkertant kelią bako įtrūkimams. -
Elektronikos ir telekomunikacijų pramonė
Mikrobangų rezonatoriai, filtrų gaubtai, osciliatorių korpusai ir atramos, integrinių grandynų paketų laidų rėmai, plokštelių scenos ir ruošinių stalo atraminiai rėmai litografijos mašinoms, užtikrinantys dažnio stabilumą ir nanometro{0}lygio padėties nustatymo tikslumą. -
Puslaidininkių ir tikslioji gamyba
Puslaidininkinių litografijos mašinų tikslios padėties nustatymo platformos, vakuuminės kameros jonų implantatoriuose ir ėsdinimo įrenginiuose, didelio{0}}tikslumo įpurškimo formų šerdys ir ertmės. -
Kvantinė technologija ir tyrimai
Skiedimo šaldytuvų kriostatų, skirtų kvantiniam skaičiavimui, vidinės sienelės, atominio laikrodžio konstrukciniai komponentai, dalelių detektorių atraminės konstrukcijos, spektrometro magnetinės grandinės. -
Automobilių ir mechaninė gamyba
Didelio-tikslumo įpurškimo formos, liejimo formų šerdys-, preciziniai matuokliai ir tikrinimo įtaisai, mažai -siplečiantys bimetalinių juostų elementai. -
Bimetaliniai elementai
Kaip mažai -besiplečiančio sluoksnio medžiaga, skirta bimetalinėms juostoms, kartu su stipriai besiplečiančiu{1} sluoksniu, suformuojant bimetalinius lakštus, naudojamus temperatūros matavimo ir valdymo įrenginiuose.
Pristatymas ir pritaikymas
Siūlome lanksčius ir patikimus tiekimo grandinės sprendimus, kad gautumėte INVAR(4J36) medžiagas, kurios puikiai atitinka jūsų projekto reikalavimus.
|
Forma |

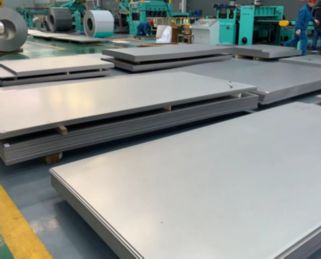

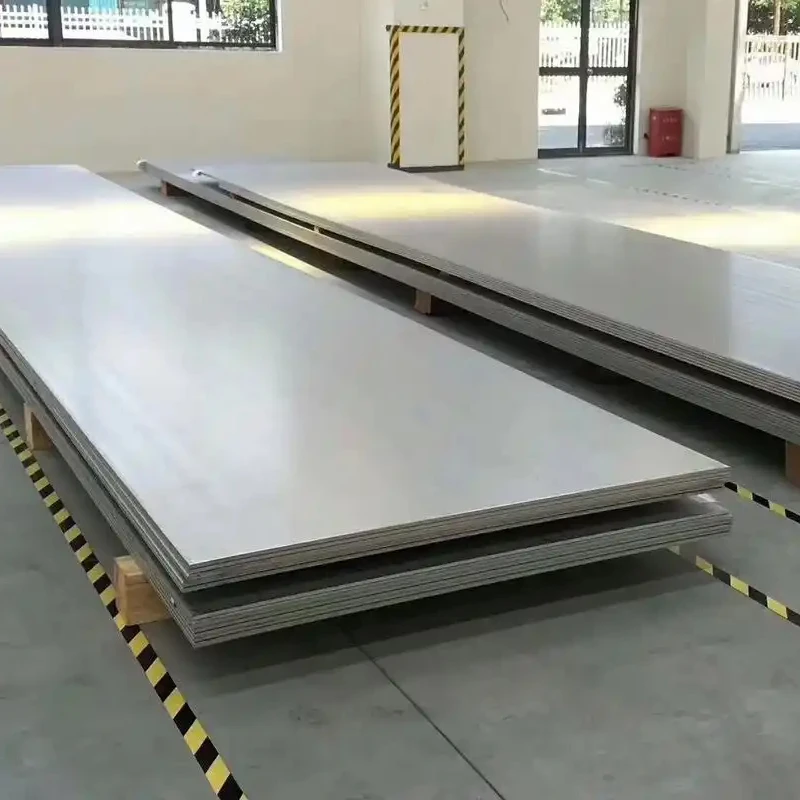

 Lakštas/lėkštė
|

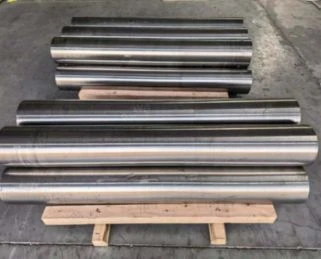

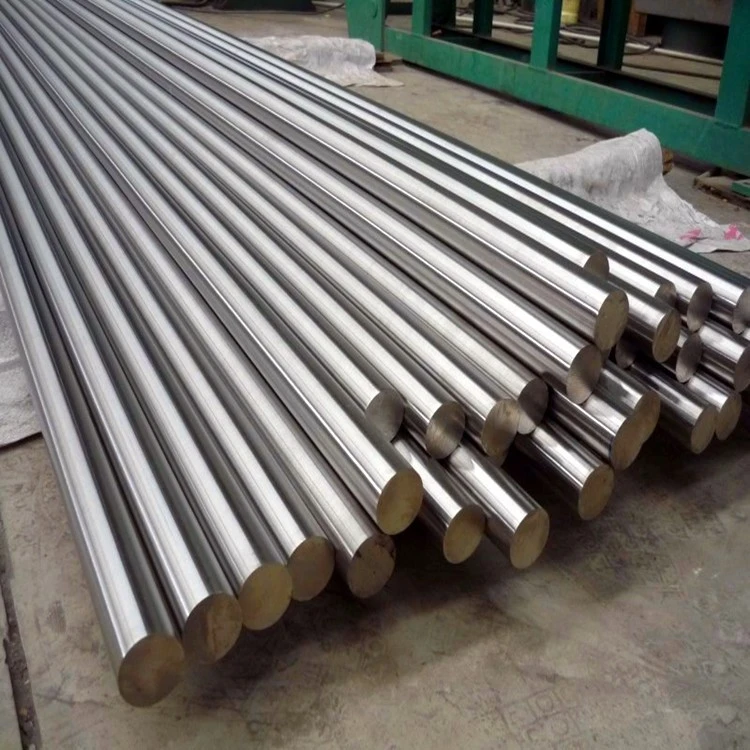

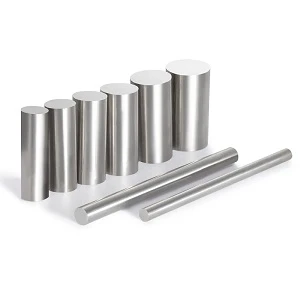

 Baras / strypas
|

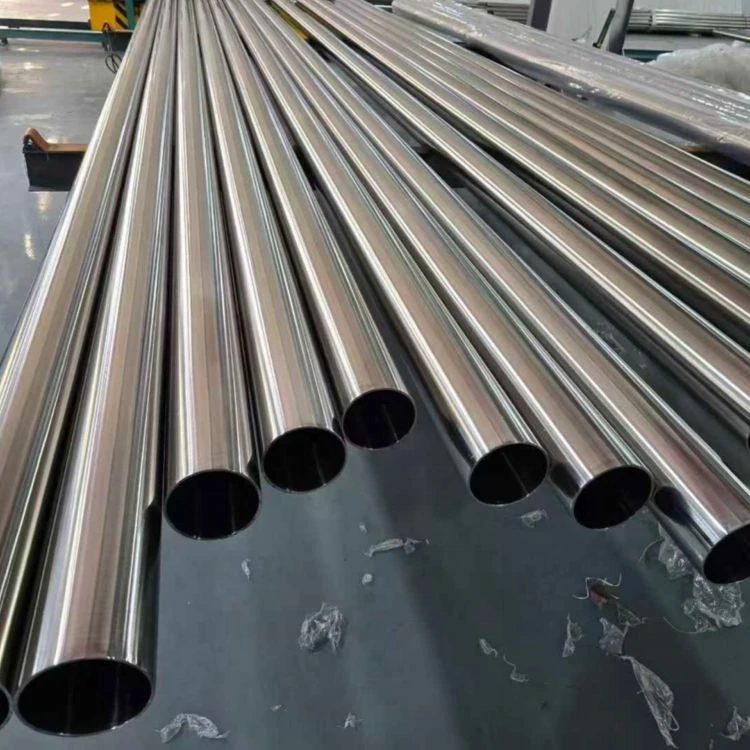

 Vamzdis / vamzdis
|

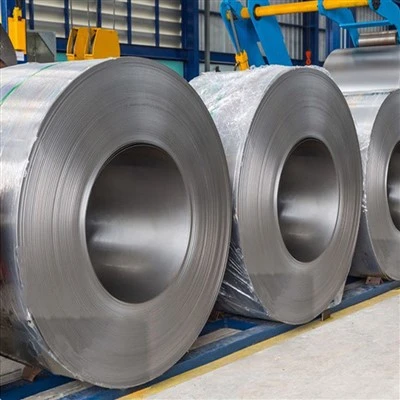

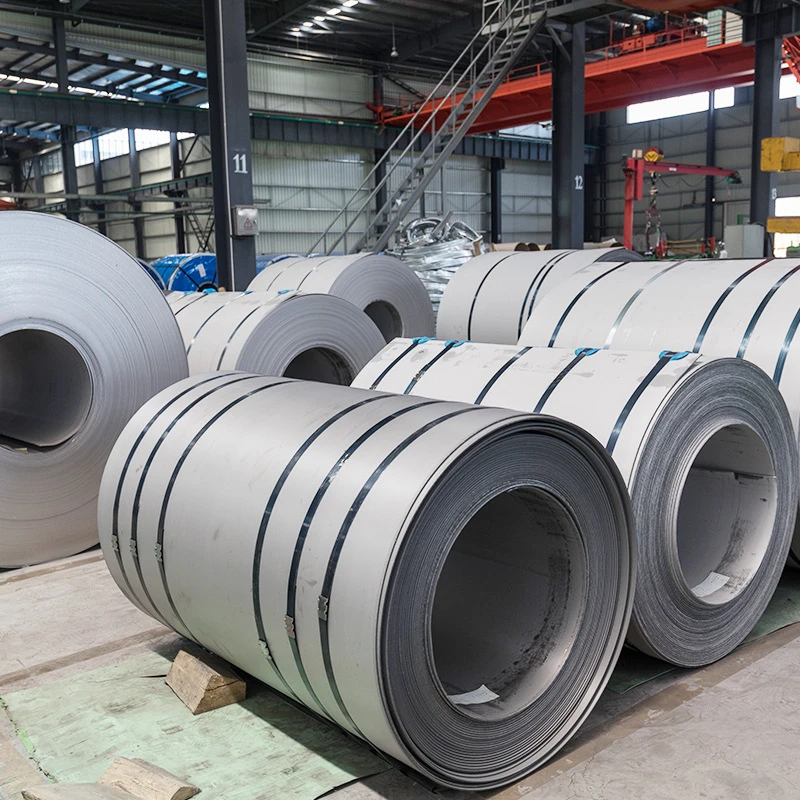

 Juostos / lakšto ritė
|

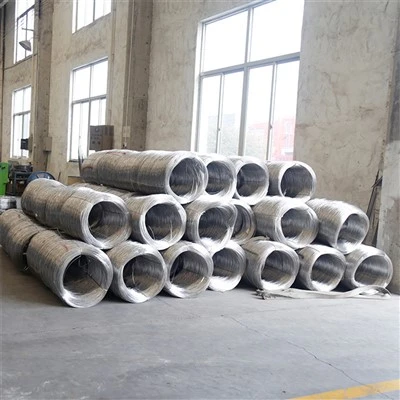

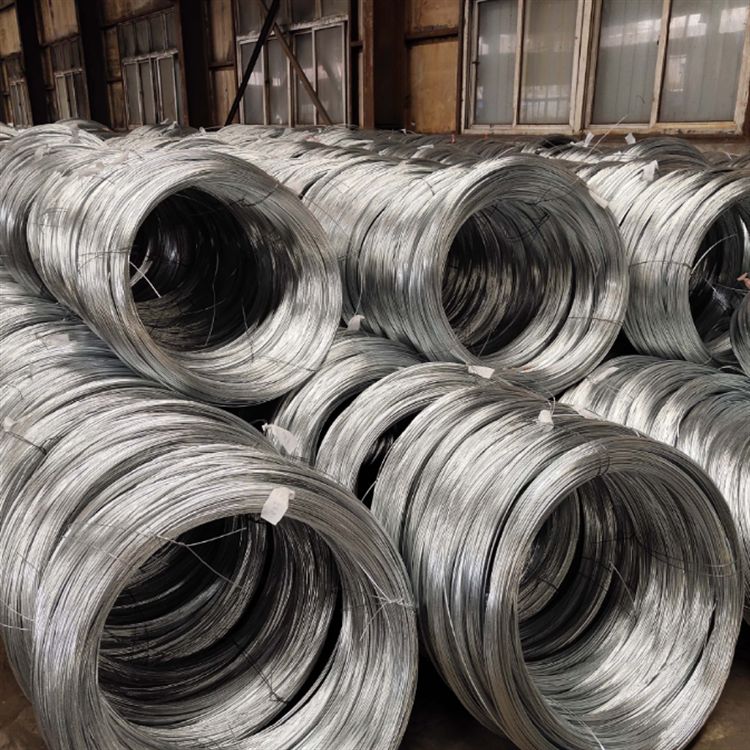

 Viela / vielos strypas
|
|---|---|---|---|---|---|
|
Įprastas diapazonas |
Storis: 0.5 - 100 mm |
Skersmuo Φ6-500mm |
Išorinis skersmuo Φ10-300mm |
Storis: 0,05 – 3,0 mm |
Skersmuo Φ0,1-10mm |
|
Tinkinimo galimybė |
Karštai valcavimo-arba šalto valcavimo-plokštės, itin plonos-plokštės (nuo 0,1 mm), štampuotos dalys, ilgio-pjovimas iki nurodytų matmenų, specialus paviršiaus apdorojimas (marinavimas, poliravimas) |
Kaltiniai strypai, karštai{0}}valcuoti strypai, poliruoti strypai, formuoti strypai ir skirtingos terminio apdorojimo sąlygos (atkaitinimas, stabilizavimas) |
Besiūliai vamzdžiai / suvirinti vamzdžiai, fiksuoto{0}}ilgio pjovimo, skirti žemos temperatūros{1}}vamzdynams |
Tikslios juostelės medžiagos, štampavimo ritės, laminuotas uždangalas, ne-standartinis plotis, speciali apsauginė plėvelė |
Tikslus piešimas, suvirinimo užpildo viela, specialus paviršiaus apdorojimas |
Kodėl verta rinktis mus? - Patikima inžinerinė technologija. Patikimas pristatymas.
Esame ne tik tiekėjai, bet ir patikimas medžiagų partneris Kinijoje.
Vertikaliai integruota gamyba
Nuosavas 20 000 ㎡ įrenginys su 10+ automatizuotomis linijomis (8,000+ tonos per metus). Vidinis įrankių ir štampavimo centras leidžia greitai tinkinti ir efektyviai kontroliuoti išlaidas - be tarpininko žymėjimo.

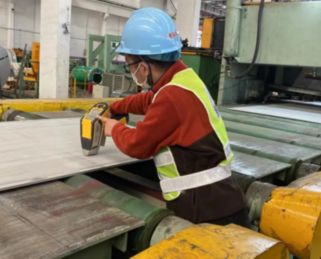

Griežta kokybės kontrolė kiekviename etape
Visiškas pagrindinių kokybės kontrolės taškų atsekamumas gamybos metu . 100% atitinka ASTM/ASME, EN ir GB standartus. Medžiagų bandymų ataskaitos pateikiamos su kiekviena siunta.

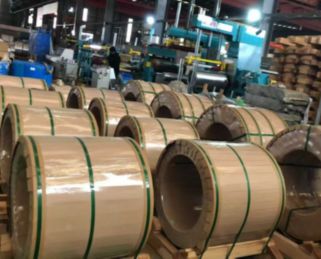

Patikima pristatymo ir eksporto pakuotė
10+ metų eksportas į Europą, Šiaurės Ameriką, Pietryčių Aziją ir Vidurinius Rytus su vandeniui atsparia ir anti-rūdžių apsauga, kartu su lanksčiomis pristatymo galimybėmis užtikrina saugų ir{2}}laiką atvykimą.
Mėginio patvirtinimas prieš pradedant masinę gamybą
Mes teikiame nemokamus pavyzdžius kokybės patikrinimui, todėl galite pateikti masinius užsakymus tik patvirtinus. Mes užtikriname nuoseklumą nuo mėginio iki masinės gamybos, tiksliai matuodami matmenis ir skaidrią gamybą.
